 Zbiorniki
wyrównawcze sprężonego powietrza - osprzęt wymagany przez "Urząd Dozoru
Technicznego" zgodnie z obowiązującymi przepisami

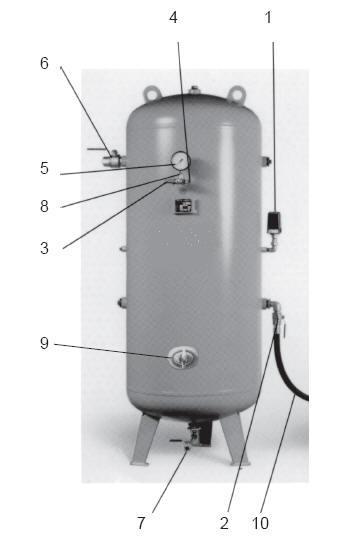

Podstawowa armatura w jaką winien być wyposażony
zbiornik ciśnieniowy.
 1.
Presostat - wyłącznik ciśnieniowy do sterowania pracą sprężarki.
2.
Zawór odcinający po stronie zasilania - umożliwia odłączenie zbiornika
od kompresora np.: dla przeprowadzenia prac konserwacyjnych
3.
Zawór bezpieczeństwa, spełniający wymogi Dozoru Technicznego, który ma
za zadanie wydmuchać nadmiar powietrza ze zbiornika w przypadku
nadmiernego wzrostu ciśnienia.
4.
Kołnierz kontrolny pomiaru ciśnienia powietrza w zbiorniku
5.
Manometr ciśnieniowy umożliwia ciągłą kontrolę ciśnienia sprężonego
powietrza zarówno do celów technologicznych (aby ciśnienie nie było zbyt
niskie), jak również ze względów bezpieczeństwa, aby nie dopuścić do
przekroczenia dopuszczalnego ciśnienia pracy zbiornika.
6.
Zawór odcinający (odłączający) odbiór sprężonego powietrza. W
nowoczesnych rozwiązania montuje się automatyczny zawór odcinający tzw.
AIR SAVER, który automatycznie odcina odbiorniki po zakończonej zmianie.
Uzyskuje się w ten sposób znaczne oszczędności energii, ponieważ
sprężone powietrze pozostaje w zbiorniku a nie jest wydmuchane przez
nieszczelności.
7.Zawór
spustowy kondensatu. Ręczny zawór spustowy kondensatu wymaga ciągłego
dozoru obsługi, dlatego celowym jest zamontowanie
automatycznego spustu kondensatu, który
oprócz wygody obsługi polepsza jakość dostarczonego powietrza, dzięki
systematycznemu odwadnianiu i jednocześnie zmniejsza ilości
niepotrzebnie wydmuchanego powietrza.
|
W zbiorniku ciśnieniowym wydziela się znaczna
ilość kondensatu. Jest to proces ciągły, a więc okresowe ręczne
otwieranie zaworu spustowego nie rozwiązuje problemu. Dlatego
proponujemy zabudowanie automatycznych
zaworów spustowych |
8.Kurek
manometryczny
9.Właz
kontrolny zbiornika powietrza umożliwia skontrolowanie stanu powierzchni
wewnętrznej zbiornika podczas okresowej kontroli (rewizji)
10.
Wąż ciśnieniowy doprowadzający sprężone powietrze z kompresora,
oczywiście powietrze nie musi być podłączone bezpośrednio ze sprężarki,
"po drodze" często znajduje się np.:
odwadniacz cyklonowy czy
osuszacz chłodniczy.
W rzeczywistości zarówno układ montażu, jak i wyposażenie może odbiegać
od przedstawionego przykładu. |
