Przemysłowe filtry zgrubne do instalacji sprężonego powietrza - KSI Filtertechnik

PARAMETRY TECHNICZNE WKŁADÓW FILTRACYJNYCH>>>>

filtry dobieramy wg określonych kryteriów podyktowanych potrzebami [>>>>>]

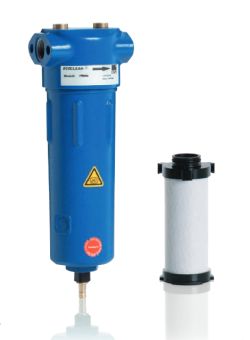

Filtr wstępny do instalacji sprężonego powietrza typ GTF25 SMA

parametry techniczne:

wydajność przepływu przy ciśnieniu 7 bar 35 m3/h
średnica przyłącza G=1/4"
dokładność oczyszczania 0,01 Mikrona
max. dopuszczalne ciśnienie pracy 16 bar

Filtr wstępny do instalacji sprężonego powietrza typ GTF50 SMA

parametry techniczne:

wydajność przepływu przy ciśnieniu 7 bar 52 m3/h
średnica przyłącza G=3/8"
dokładność oczyszczania 0,01 Mikrona
max. dopuszczalne ciśnienie pracy 16 bar

Filtr wstępny do instalacji sprężonego powietrza typ GTF60 SMA

parametry techniczne:

wydajność przepływu przy ciśnieniu 7 bar 52 m3/h
średnica przyłącza G=1/2"
dokładność oczyszczania 0,01 Mikrona
max. dopuszczalne ciśnienie pracy 16 bar

Filtr wstępny do instalacji sprężonego powietrza typ GTF70 SMA

parametry techniczne:

wydajność przepływu przy ciśnieniu 7 bar 120 m3/h
średnica przyłącza G=1/2"
dokładność oczyszczania 0,01 Mikrona
max. dopuszczalne ciśnienie pracy 16 bar

Filtr wstępny do instalacji sprężonego powietrza typ GTF80 SMA

parametry techniczne:

wydajność przepływu przy ciśnieniu 7 bar 120 m3/h
średnica przyłącza G=3/4"
dokładność oczyszczania 0,01 Mikrona
max. dopuszczalne ciśnienie pracy 16 bar

Filtr wstępny do instalacji sprężonego powietrza typ GTF90 SMA

parametry techniczne:

wydajność przepływu przy ciśnieniu 7 bar 216 m3/h
średnica przyłącza G=3/4"
dokładność oczyszczania 0,01 Mikrona
max. dopuszczalne ciśnienie pracy 16 bar

Filtr wstępny do instalacji sprężonego powietrza typ GTF100 SMA

parametry techniczne:

wydajność przepływu przy ciśnieniu 7 bar 216 m3/h
średnica przyłącza G=1"
dokładność oczyszczania 0,01 Mikrona
max. dopuszczalne ciśnienie pracy 16 bar

Filtr wstępny do instalacji sprężonego powietrza typ GTF110 SMA

parametry techniczne:

wydajność przepływu przy ciśnieniu 7 bar 360 m3/h
średnica przyłącza G=1"
dokładność oczyszczania 0,01 Mikrona
max. dopuszczalne ciśnienie pracy 16 bar

Filtr wstępny do instalacji sprężonego powietrza typ GTF120 SMA

parametry techniczne:

wydajność przepływu przy ciśnieniu 7 bar 540 m3/h
średnica przyłącza G=1 1/4"
dokładność oczyszczania 0,01 Mikrona
max. dopuszczalne ciśnienie pracy 16 bar

Filtr wstępny do instalacji sprężonego powietrza typ GTF130 SMA

parametry techniczne:

wydajność przepływu przy ciśnieniu 7 bar 725 m3/h
średnica przyłącza G=1 1/2"
dokładność oczyszczania 0,01 Mikrona
max. dopuszczalne ciśnienie pracy 16 bar

Filtr wstępny do instalacji sprężonego powietrza typ GTF135 SMA

parametry techniczne:

wydajność przepływu przy ciśnieniu 7 bar 725 m3/h
średnica przyłącza G=2"
dokładność oczyszczania 0,01 Mikrona
max. dopuszczalne ciśnienie pracy 16 bar

Filtr wstępny do instalacji sprężonego powietrza typ GTF140 SMA

parametry techniczne:

wydajność przepływu przy ciśnieniu 7 bar 800 m3/h
średnica przyłącza G=2"
dokładność oczyszczania 0,01 Mikrona
max. dopuszczalne ciśnienie pracy 16 bar

Filtr wstępny do instalacji sprężonego powietrza typ GTF160 SMA

parametry techniczne:

wydajność przepływu przy ciśnieniu 7 bar 1200 m3/h
średnica przyłącza G=2"
dokładność oczyszczania 0,01 Mikrona
max. dopuszczalne ciśnienie pracy 16 bar

Filtr wstępny do instalacji sprężonego powietrza typ GTF170 SMA

parametry techniczne:

wydajność przepływu przy ciśnieniu 7 bar 35 m3/h
średnica przyłącza G=2 1/2"
dokładność oczyszczania 0,01 Mikrona
max. dopuszczalne ciśnienie pracy 16 bar

Filtr wstępny do instalacji sprężonego powietrza typ GTF190 SMA

parametry techniczne:

wydajność przepływu przy ciśnieniu 7 bar 1900 m3/h
średnica przyłącza G=3"
dokładność oczyszczania 0,01 Mikrona
max. dopuszczalne ciśnienie pracy 12 bar

Uwaga: Parametry w odniesieniu do 1 bar abs; przy temperaturze 20 st. C i ciśnieniu 7 Bar, dla innych ciśnień należy stosować współczynnik korekcyjny wg poniższej tabeli

zastrzega się możliwość zmian technicznych

ciśnienie [bar]	0,3	0,6	1	2	3	4	5	6	7
współczynnik	0,21	0,29	0,38	0,53	0,65	0,76	0,84	0,92	1

ciśnienie [bar]	7	8	9	10	11	12	13	14	15	16
współczynnik	1	1,07	1,13	1,19	1,25	1,31	1,3	1,41	1,46	1,51

Wkłady filtracyjne do filtrów sprężonego powietrza przodujących producentów
Almig Kompressoren

wkłady (patrony) koalescencyjne,węglowe, carbonowe, filtrów do sprężonego powietrza Alup Kompressoren

oczywiście jeżeli istnieje taka potrzeba technologiczna wkłady filtrów można zmieni na elementy filtracyjne o innej gradacji Atlas Copco

kolory wkładów (patronów) są zrónicowane, aby wyeliminować niebezpieczeństwo zamiany wkładów filtrów miejscami, Beko

wymiary wkładów filtra do tego samego typu obudowy są zazwyczaj identyczne, łatwo można więc w miarę potrzeby dołozy dodakowy filtr jeżeli filtracja jest niewystarczajaca identyczne Boge Kompressoren

wkłady filtrów (czasami określane jako filtry patronowe)należy wymienći gdy manometr różnicowy wskaże na taką potrzebę, lub raz do roku, Compair Kompresory

wkłady (patrony) koalescencyjne,węglowe, carbonowe, filtrów do sprężonego powietrza, Deltech

wkłady filtrów tzw. patrony o dowolnej gradacji w zależności od wymagań stwianych przed sprężonym powietrzem Domnick Hunter

oczywiście jeżeli istnieje taka potrzeba technologiczna wkłady filtrów można zmieni na elementy filtracyjne o innej gradacji, Ecoair

wkłady filtrów (czasami określane jako filtry patronowe)należy wymienći gdy manometr różnicowy wskaże na taką potrzebę, lub raz do roku, Hankison

wkłady filtrów tzw. patrony o dowolnej gradacji w zależności od wymagań stwianych przed sprężonym powietrzem , Hiross

Kaeser

Ultrafilter Donaldson

Ultrafilter Donaldson sterylne

wkłady (patrony) filtrów do sprężonego powietrza, karbonowe, z węglem aktywnym, dokładne, wstępne, Wortmann

kolory wkładów (patronów) są zrónicowane, aby wyeliminować niebezpieczeństwo zamiany wkładów filtrów miejscami, Zander Parker

kolory wkładów (patronów) są zrónicowane, aby wyeliminować niebezpieczeństwo zamiany wkładów filtrów miejscami, Zander Parker alt

kolory wkładów (patronów) są zrónicowane, aby wyeliminować niebezpieczeństwo zamiany wkładów filtrów miejscami, Zander Sterylne

Kryteria doboru filtrów:

rodzaj i średnica przyłącza (gwintowe, kołnierzowe)
rodzaj zastosowanego wkładu filtracyjnego (w zależności od wymaganej jakości oczyszczania sprężonego powietrza)
wymaganego ciśnienia pracy
zastosowanego osprzętu (manometry różnicowe, automatyczne zawory spustowe) dostosowanego do indywidualnych upodobań
rodzaju filtrowanego medium
specyfiki zastosowań (np. filtry sterylne do przemysłu spożywczego i zastosowań medycznych)
